Localizador de
Fallas Reposición
Temporizada
Subterránea.
El RTS es un
indicador de cortocircuitos que consta de un
cuerpo principal (cerebro) que se instala en la
rejilla de ventilación o acceso a la cámara de
líneas subterráneas de media tensión, y recibe
la indicación de sensores (pinzas) que están
instaladas en los terminales de cable.
La indicación a falla puede visualizarse en la
cara de lectura del cuerpo principal ó
verificarse por acoplamiento magnético mediante
una unidad de lectura (U.L) con indicación
sonora y luminosa.
La señalización de falla varía según el modelo
de localizador seleccionado.

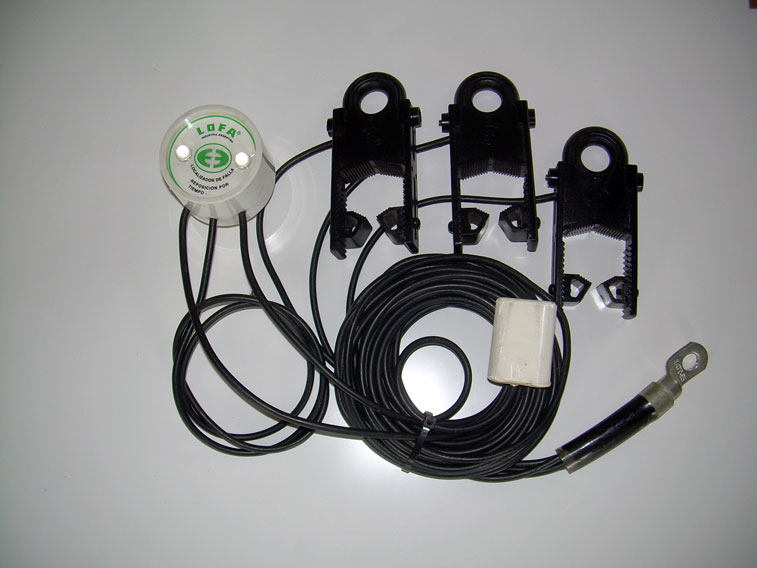

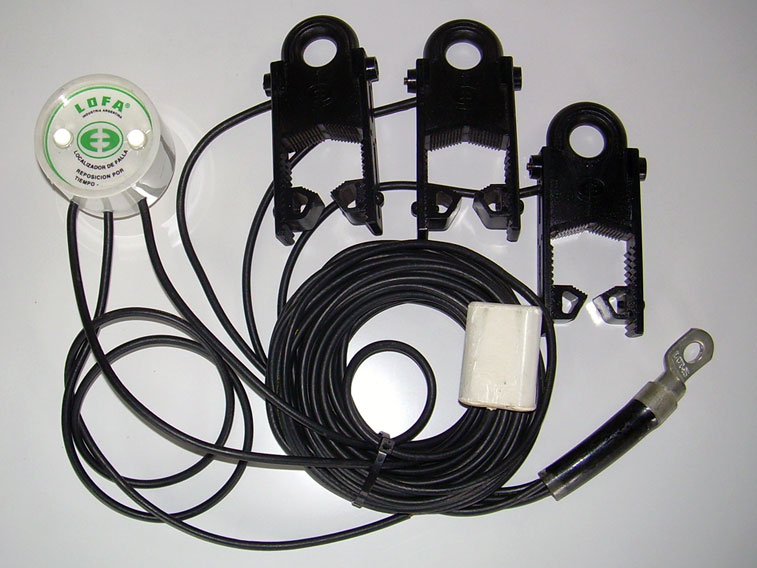

RTS
Reposición
Temporizada
Subterráneo.
Indicación a falla
por Led
intermitente.
RES
Reposición
Electrostática
Subterráneo.
Indicación a falla
por bandera
reflectante.

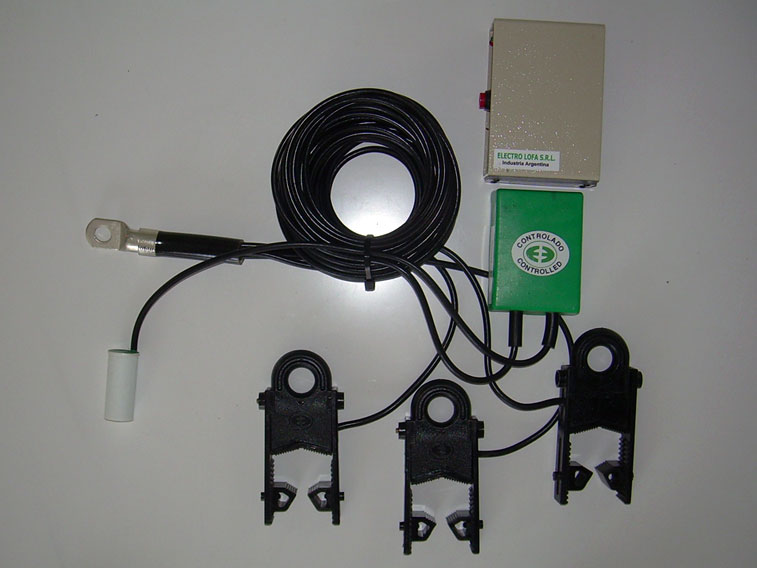

RTS R
Reposición
Temporizada
Subterráneo.
Indicación a falla
mediante transmisor
magnético
verificable mediante
una Unidad de
Lectura remota (U.L).
Redes de M.T.
RTS L
RTS R
RTS BR
Disparo
Corriente Fija = (I Max.)
Por rampa de corriente di/dt
= 30A/30ms o disparo por
umbral
Tensión de Trabajo
4 a 66 Kv
Hermeticidad Hidrostática
100% Sumergible
Señalización
Leds de Alta
Luminosidad
Lectura a través de
unidad lectora
Leds de Alta
Luminosidad
Reposición
Temporizada (1,2,3,4,8 horas) o Manual
Rearme por corriente 10/20 A
Temporizada 14hs
Alimentación
Baterías de Litio (cap. 3800 m A/h)
Corriente Máxima
13.000 A. (1 segundo)
Temperatura de Operación
-40º C a 70º C
Tiempo de Actuación
1 a 3 milisegundos
30 m/seg
Peso Neto Total
10.156 grs.
1.700 grs.
1.660 grs.
Dimensiones
162 x 70 x 120 cm
Disparo de Prueba y Rearme
Manual
