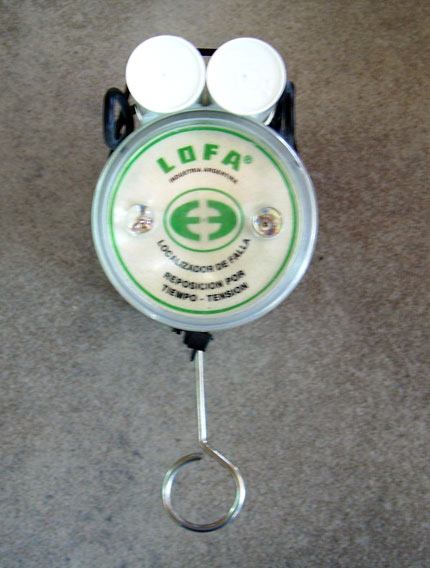

El RTA –
A, es un dispositivo para indicar el pasaje
de una corriente de cortocircuito en conductores
de líneas aéreas de media tensión.

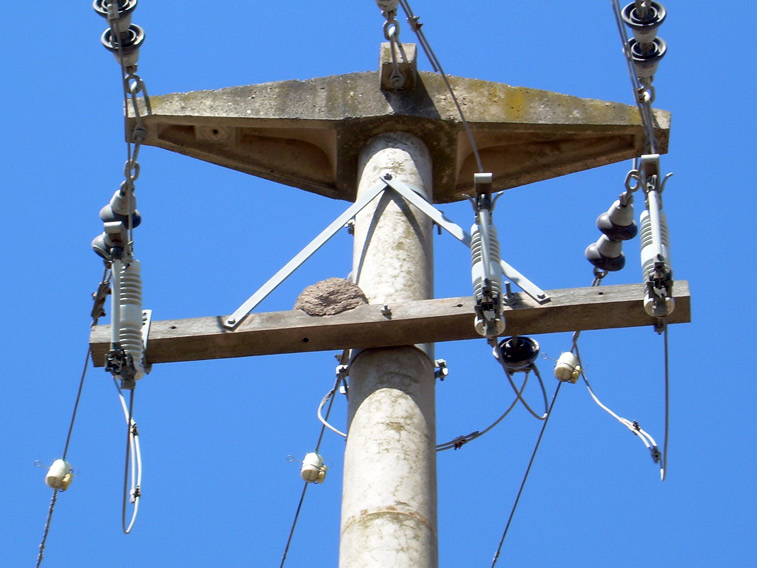

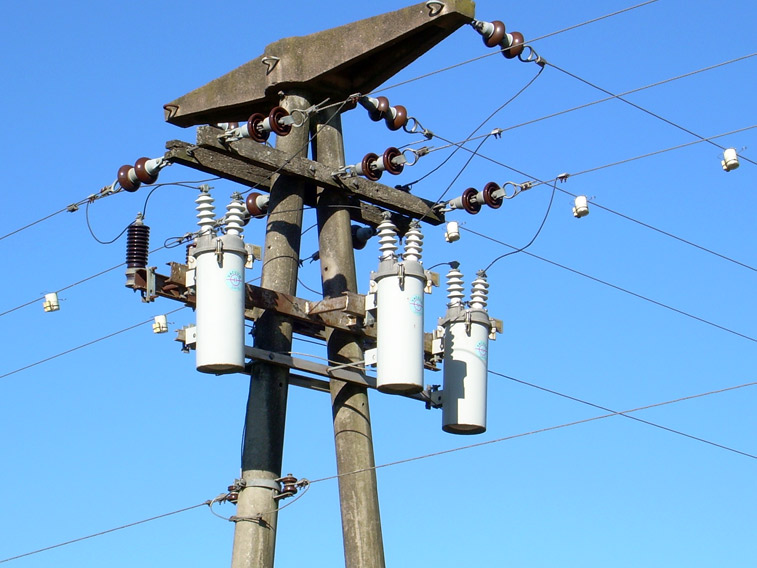

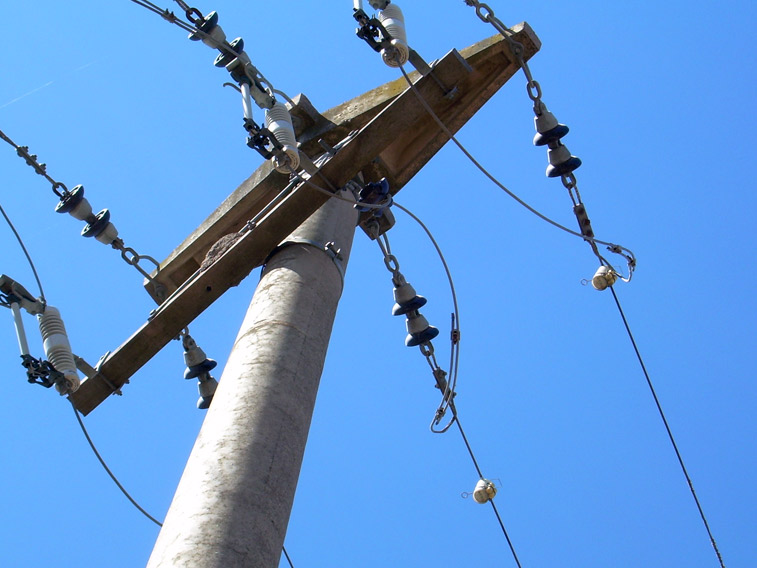

Se instala sobre el conductor desnudo mediante
un gancho de fijación y su principio de
funcionamiento se basa en el continuo monitoreo
del campo electromagnético generado por la
línea.
El disparo es por rampa de corriente di/dt ≠ 0
de un valor de 30 A en adelante y en un tiempo
muy pequeño.
La reposición es automática, y temporizada a
elección, entre un rango de 1 a 12 horas.
La indicación a falla es mediante dos LEDs de
alta intensidad que destellan cuando hubo una
falla.
El circuito del dispositivo es alimentado por
dos baterías de litio, de larga duración, cuya
vida útil es de 10 años. |
| |
|
 |
|
Disparo |
Rampa de corriente autorregulado (di/dt) |
|
Reposición |
Automática temporizada o por
tensión |
|
Tensión de Trabajo |
4 a 66 Kv. |
|
Señalización |
2 led de alta luminosidad intermitentes |
|
Hermeticidad Hidrostática |
100% sumergible |
|
Alimentación |
2 baterías de litio
inorgánico |
|
Corriente Máxima |
13 KAmp. (1seg) |
|
Temperatura de Operación |
-40º C a 100º C |
|
Tiempo de Actuación |
1 a 3 mseg. |
|
Peso Neto Total |
782 grs. |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
