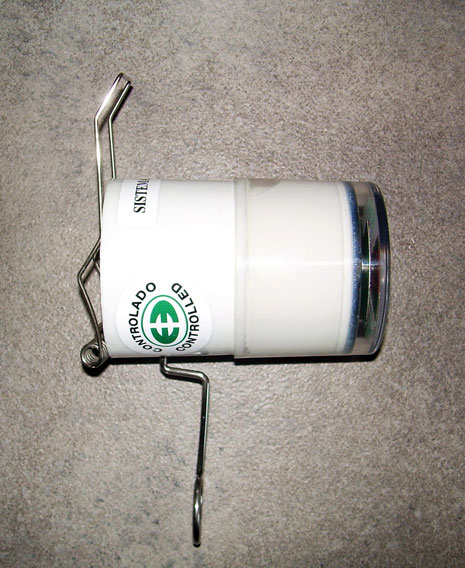

El REA -
A, es un dispositivo para indicar el pasaje
de una corriente de cortocircuito en conductores
de líneas aéreas de media tensión.
Se instala sobre el conductor desnudo mediante
un gancho de fijación y su principio de
funcionamiento se basa en el continuo monitoreo
del campo electromagnético generado por la
línea.
El disparo es por rampa de corriente di/dt ≠ 0.
La reposición es automática, 5 minutos luego de
haber tensión en la línea.
La indicación a falla es mediante bandera de
color rojo reflectante, y en su estado normal
por fondo reflectante de color verde.
El circuito del dispositivo se alimenta de la
diferencia de potencial producido por el campo
eléctrico entre el conductor y tierra. |
| |
|
 |
|
Disparo |
Rampa de corriente autorregulado (di/dt) |
|
Reposición |
Automática electrostática |
|
Tensión de Trabajo |
4 a 66 Kv. |
|
Señalización |
Bandera reflectante. Falla: Rojo –
Normal: Verde. |
|
Hermeticidad Hidrostática |
100% sumergible |
|
Alimentación |
Diferencia de potencial
producida por campo
eléctrico de la red |
|
Corriente Máxima |
11 KAmp. (15 seg) |
|
Temperatura de Operación |
-40º C a 100º C |
|
Tiempo de Actuación |
1 a 3 mseg. |
|
Peso Neto Total |
764 grs. |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
